FEATURE - 비회전타입 토크미터로 볼트 또는 너트 쪼임 토크를 신속하고 정밀하게 측정할 수 있습니다. - 양 방향측정이 가능하며, 조임과 풀림 토크 측정이 가능합니다
	catalog | dwg
SPECIFICATION  Rated capacity  2kgf.cm ~ 50kgf-cm, 1kgf.m ~ 2000kgf.m  Rated output  1.0mV/V ±1%  Nonlinearity  0.3% (0.1kgf-m under 0.5% R.O.)  Hysteresis  0.3% (0.1kgf-m under 0.5% R.O.)  Repeatability  0.2% of R.O  Terminal resistance input  350Ω±1%  Terminal resistance output  350Ω±1%  Insulation resistance  2000MΩ  Temperature range compensated  ±0.1% R.O/10℃  Temperature range safe  ±0.1% Load/10℃  Exitation recommeneded  10V DC  Safe overload  120% R.C  Cable  ø5.5 4core cable, 3m

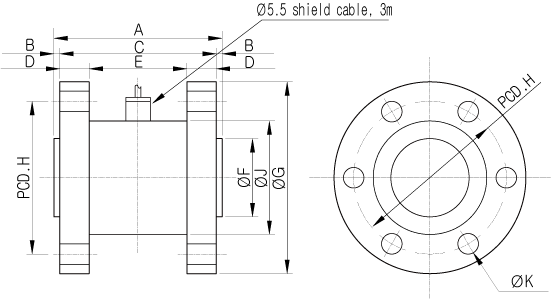

DIMENSION Wiring information   DIMENSION TABLE (unit : mm) Capacity A B C D E ØF ØG H J ØK 2kgf-cm 61 3 55 5 45 20 58 46 33 2X4-Ø4.5 3kgf-cm 61 3 55 5 45 20 58 46 33 2X4-Ø4.5 5kgf-cm 61 3 55 5 45 20 58 46 33 2X4-Ø4.5 10kgf-cm 61 3 55 10 35 40 80 66 48 2X4-Ø6.5 20kgf-cm 61 3 55 10 35 40 80 66 48 2X4-Ø6.5 30kgf-cm 61 3 55 10 35 40 80 66 48 2X4-Ø6.5 50kgf-cm 61 3 55 10 35 40 80 66 48 2X4-Ø6.5 1kgf-m 61 3 55 10 35 40 80 66 48 2X4-Ø6.5 2kgf-m 61 3 55 10 35 40 80 66 48 2X4-Ø6.5 3kgf-m 61 3 55 10 35 40 80 66 48 2X4-Ø6.5 5kgf-m 61 3 55 10 35 40 80 66 48 2X4-Ø6.5 10kgf-m 61 3 55 10 35 40 80 66 48 2X4-Ø6.5 20kgf-m 86 3 80 15 50 40 98 78 58 2X6-Ø10.5 50kgf-m 130 3 124 20 84 60 118 95 68 2X6-Ø10.5 100kgf-m 136 3 130 20 90 60 146 115 75 2X6-Ø13 200kgf-m 146 3 140 25 90 60 166 130 99 2X8-Ø17 500kgf-m 176 3 170 35 100 60 197 155 98 2X12-Ø17 1000kgf-m 180 3 174 37 100 90 248 180 110 2X12-Ø21 2000kgf-m 180 3 174 37 100 90 248 180 128 2X12-Ø21 ※ 본 치수는 제품의 기능 향상을 위하여 예고없이 변경될 수 있으므로 구매시 반드시 홈페이지의 내용을 참고하시기 바랍니다.
